ネジカプラー：形状・寸法

形状

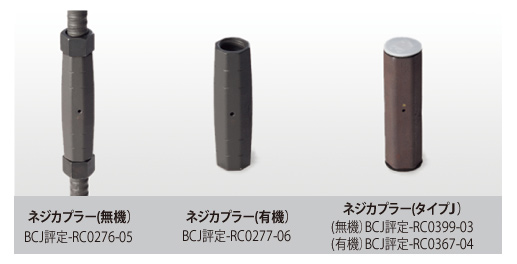

形状のイメージ図

ネジカプラー

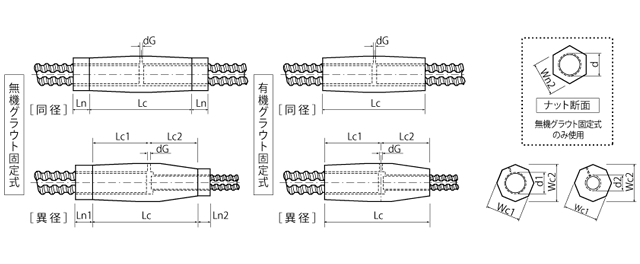

形状のイメージ図

ネジバー用カプラー・ナットの寸法

■同径用

単位：mm

呼び名 カプラー ナット 注入
孔径
中央部 長さ 内径
対辺距離 対角距離 対辺距離 長さ 内径
Wc1 Wc2 Lc d Wn1 Wn2 Ln d dG
D13 21.0 22.7 100 12.4 21.0 21.0 15 12.4 5
D16 27.0 29.2 110 15.7 27.0 27.0 20 15.7 5
D19 31.0 33.6 110 18.9 28.6 30.0 20 18.9 5
D22 35.9 38.9 125 21.9 32.8 35.0 20 21.9 5
D25 40.8 44.2 140 25.0 36.9 38.0 20 25.0 5
D29 45.8 49.6 165 28.2 40.7 41.0 20 28.2 5
D32 50.6 54.8 180 31.4 45.2 46.0 30 31.4 5
D35 55.1 59.6 205 34.5 49.2 50.0 30 34.5 5
D38 60.4 65.4 215 37.5 54.0 54.0 30 37.5 5
D41 65.8 71.2 221 40.5 59.2 60.0 30 40.5 6
D51 81.0 87.7 246 49.3 74.0 75.0 40 49.3 6
公差 +1.0 +1.0 +3.0 +0.3 +1.0 +1.0 +0.5 +0.3 +0.2
-0.4 -0.4 -1.0 -0.1 -0.4 -0.4 -0.5 -0.1 -0.2

異径用カプラーの寸法

■異径用

単位：mm

呼び名 カプラー 注入
孔径
dG
中央部 全長Lc 太径側 細径側
対辺
距離
Wc1		 対角
距離
Wc2		 長さLc1 内径d1 長さLc2 内径d2
1サイズ違い D19-D22 35.9 38.9 117.5 62.5 21.9 55 18.9 5
D22-D25 40.8 44.2 132.5 70 25.0 62.5 21.9 5
D25-D29 45.8 49.6 152.5 82.5 28.2 70 25.0 5
D29-D32 50.6 54.8 172.5 90 31.4 82.5 28.0 5
D32-D35 55.1 59.6 192.5 102.5 34.5 90 31.4 5
D35-D38 60.4 65.4 210 107.5 37.5 102.5 34.5 5
D38-D41 65.8 71.2 218 110.5 40.5 107.5 37.5 6
D41-D51 81.0 87.7 233.5 123 49.3 110.5 40.5 6
２サイズ違い D19-D25 ※40.8 44.2 125 70 25.0 55 18.9 5
D22-D29 ※45.8 49.6 145 82.5 28.2 62.5 21.9 5
D25-D32 ※50.6 54.8 160 90 31.4 70 25.0 5
D29-D35 ※55.1 59.6 185 102.5 34.5 82.5 28.2 5
D32-D38 ※60.4 65.4 197.5 107.5 37.5 90 31.4 5
D35-D41 ※65.8 71.2 213 110.5 40.5 102.5 34.5 6
D38-D51 ※81.0 87.7 230.5 123 49.3 107.5 37.5 6
公差 +1.0 +1.0 +3.0   +0.3   +0.3 +0.2
-0.4 -0.4 -1.0   -0.1   -0.1 -0.2
