ネジバー、ハイテンネジバー:形状・寸法
仕様

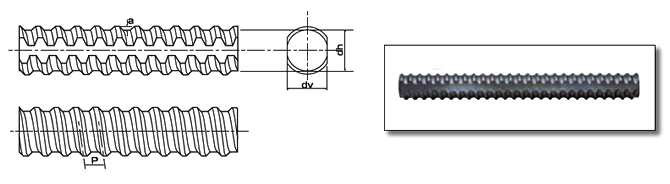

形状
寸法・質量
<<切断寸法>>注文寸法に対し、切断長は+0〜+5mm の許容範囲で製造しています。
呼び名 | 公称直径 (mm) |
公称周長 (cm) |
公称 断面積 (cm2) |
単位質量 (kg/m) |
基円径 | ふし高さ a (mm) |
ピッチ P (mm) |
ふしの すき間の 和の最大値 (mm) |
|
---|---|---|---|---|---|---|---|---|---|
dh (mm) |
dv (mm) |
||||||||
D13 | 12.7 | 4.0 | 1.267 | 0.995 | 12.0 | 11.7 | 0.95 | 7.0 | 10.0 |
D16 | 15.9 | 5.0 | 1.986 | 1.56 | 15.2 | 14.9 | 1.35 | 8.0 | 12.5 |
D19 | 19.1 | 6.0 | 2.865 | 2.25 | 18.0 | 17.6 | 1.75 | 8.0 | 15.0 |
D22 | 22.2 | 7.0 | 3.871 | 3.04 | 21.0 | 20.7 | 1.90 | 9.0 | 17.5 |
D25 | 25.4 | 8.0 | 5.067 | 3.98 | 24.1 | 23.8 | 2.15 | 10.2 | 20.0 |
D29 | 28.6 | 9.0 | 6.424 | 5.04 | 27.3 | 26.8 | 2.45 | 11.7 | 22.5 |
D32 | 31.8 | 10.0 | 7.942 | 6.23 | 30.4 | 30.0 | 2.65 | 12.8 | 25.0 |
D35 | 34.9 | 11.0 | 9.566 | 7.51 | 33.4 | 32.8 | 2.95 | 13.9 | 27.5 |
D38 | 38.1 | 12.0 | 11.40 | 8.95 | 36.4 | 35.9 | 3.20 | 15.0 | 30.0 |
D41 | 41.3 | 13.0 | 13.40 | 10.5 | 39.4 | 38.9 | 3.50 | 16.2 | 32.5 |
D51 | 50.8 | 16.0 | 20.27 | 15.9 | 48.3 | 47.4 | 4.20 | 19.0 | 40.0 |
(注)※1 呼び名D32を超えるものについては、呼び名3を増すごとにそれぞれ表中の伸び値から2%減ずる。
ただし、減ずる程度は4%とする。
※2 D:公称直径
※2 D:公称直径
質量の許容差
ネジバーの1 本を抜き取り計量した場合の質量の許容差は、JIS G 3112に規定された単位質量に供試体の長さをかけて算出した質量に対し次のとおりとします。
呼び名 | 許容差 |
---|---|
D13 | ±6% |
D16〜D25 | ±5% |
D29〜D51 | ±4% |
