ネジプレート：形状・寸法

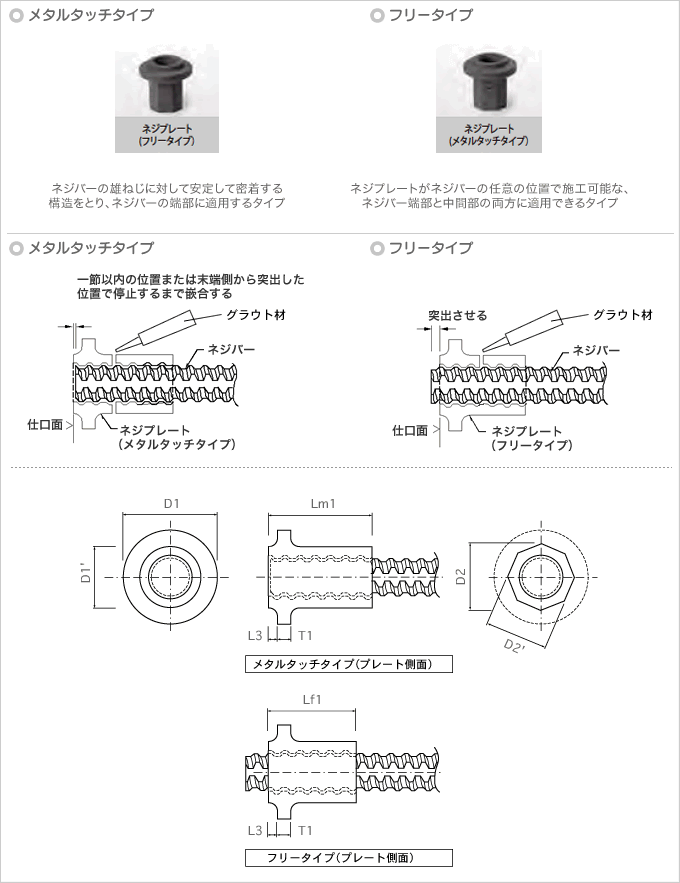

形状
ネジプレートの寸法
| 呼び名 | 鉄筋 公称 断面積 Ab (mm2) |
製品長さL1(mm) | 左部 長さ L3 (mm) |
円筒部 | 定着板部 | 支圧 面積 Ap (mm2) |
支圧 面積比 Ap/Ab |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| メタル タッチ タイプ |
フリー タイプ |
対角 距離 D2 (mm) |
対辺 距離 D2' (mm) |
節ピッチ P (mm) |
外径 D1 (mm) |
板厚 T1 (mm) |
|||||
| D13 | 126.7 | - | 40.0 | 3.4 | 21.6 | 20.0 | 7.0 | 33.0 | 5.0 | 728.6 | 5.75 |
| D16 | 198.6 | - | 46.0 | 4.2 | 28.1 | 26.0 | 8.0 | 40.0 | 6.0 | 1,058 | 5.33 |
| D19 | 286.5 | 51.2 | 46.0 | 5.0 | 32.0 | 29.6 | 8.0 | 49.0 | 7.0 | 1,598 | 5.58 |
| D22 | 387.1 | 57.5 | 51.0 | 5.8 | 37.0 | 34.2 | 9.0 | 55.0 | 8.0 | 1,988 | 5.13 |
| D25 | 506.7 | 65.2 | 57.0 | 6.6 | 42.0 | 38.8 | 10.2 | 63.0 | 9.0 | 2,609 | 5.15 |
| D29 | 642.4 | 74.9 | 65.0 | 7.4 | 47.1 | 43.5 | 11.7 | 72.0 | 10.0 | 3,427 | 5.33 |
| D32 | 794.2 | 84.4 | 74.0 | 8.4 | 53.0 | 49.0 | 12.8 | 79.0 | 11.0 | 4,105 | 5.17 |
| D35 | 956.6 | 93.8 | 82.0 | 9.2 | 58.0 | 53.6 | 13.9 | 87.0 | 13.0 | 4,985 | 5.21 |
| D38 | 1,140 | 97.4 | 85.0 | 10.0 | 64.1 | 59.2 | 15.0 | 95.0 | 15.0 | 5,945 | 5.21 |
| D41 | 1,340 | 103.9 | 90.0 | 10.8 | 70.0 | 64.7 | 16.2 | 101.0 | 16.0 | 6,668 | 4.98 |
| D51 | 2,027 | - | 104.0 | 13.3 | 85.7 | 79.2 | 19.0 | 125.0 | 19.0 | 10,224 | 5.04 |
